PE-Dreischichtisolierung- 3LPE A A A

PE-Dreischicht-Antikorrosionsisolierung – 3LPE nach DIN 30670:2012

Die Antikorrosionsisolation besteht aus:

Epoxidschicht (min. 60 μm dick)
PE-Copolymerschicht (min. 140 μm dick)
PE-Schicht (min. 1,8 – 3,2 mm dick) oder PP-Schicht (min. 1,8 – 2,5 mm dick)

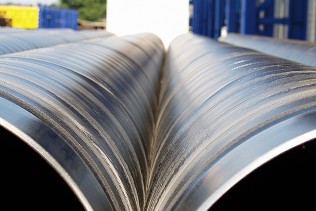

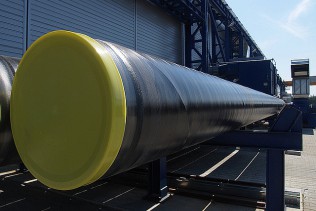

Wir liefern isolierte Stahlrohre (Durchmesser: 21,3 – 1220 mm; Länge: 8 – 18 lfm) und bieten Isolierung der uns von Kunden anvertrauten Rohre. Der Isolierungsprozess besteht aus folgenden Etappen:

Kugelstrahlen der Oberflächen bis zum Vorbereitungsgrad Sa 2 ½ nach PN-EN ISO 8501-1:2008
Induktiverwärmung der Rohre bis 180-200 °C
Elektrostatisches Aufsprühen von Epoxidpulver auf erwärmte Rohre
Elektrostatisches Aufsprühen mit PE-Copolymer oder PP-Copolymer
Ringförmiges Extrudieren der PE- oder PP-Ummantelung

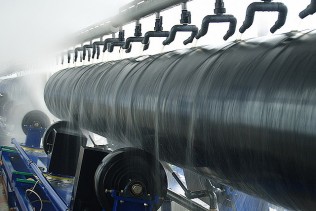

Kühlung der Isolierung mit Wasserstrahl
Mechanische Bearbeitung der Rohrendstücke
Vorübergehende Sicherung der Rohrendstücke mit Antikorrosionslack

Charakteristische Eigenschaften der Dreischichtisolierung:

Prüfungsverfahren	Prüfungs-bedingungen	Prüfungsergebnis
Prüfungsverfahren	Prüfungs-bedingungen	Tatsächliches		Erforderlich nach DIN 30670:2012
		„ N”- LDPE	„ S” - HDPE
Schichtdicke	Umgebungs-temperatur	> erforderliches Minimum nach DIN 30670	> erforderliches Minimum nach DIN 30670	nach DIN 30670 je nach Rohrdurchmesser
Schichtdichtheit	Umgebungs-temperatur	Kein Durchschlag bei U=25kV	Kein Durchschlag bei U=25kV	Kein Durchschlag bei U=25kV
Stahlrohrhaftung	T = (23±2)°C T = (50±2)°C	150-200N/cm ok.150N/cm	150-200N/cm ok.110N/cm	min. 35N/cm min. 25N/cm
Schlagfestigkeit	T = (23±2)°C	Kein Durchschlag U=25kV	Kein Durchschlag U=25kV	Kein Durchschlag U=25kV
Verformungsbeständigkeit	T = (23±2)°C T = (50±2)°C T = (70±2)0C	0,07-0,09 mm 0,15-0,19 mm -	0,03-0,06 mm - 0,12-0,15 mm	max. 0,2 mm max. 0,3 mm max. 0,3 mm
Relative Reißdehnung	T = (23±2)°C	650-950%	900-1400%	min. 200%
Beständigkeit gegen kathodischen Haftungsverlust	T = (60±2)°C t = 48 h U = -1,5 V	2-5 mm	2-4 mm	Gemäß ASTM G8 < 8 mm
Thermale Alterungsbeständigkeit	T = (100±2)°C t = 100 Tage	Positives Ergebnis	Positives Ergebnis	ΔMFR<35%
Photooxidative Alterungsbeständigkeit	t = 100 Tage	Positives Ergebnis	Positives Ergebnis	ΔMFR<35%
Widerstandseinheit	T = (23±2)°C t = 100 Tage	≥ 10⁸ Ωm²	≥ 10⁸ Ωm²	R_s ≥ 10⁸ Ωm²
